Многофункциональный контрольно измерительный прибор ИРИС-О

26 февраля 2022 года, 18:21
0

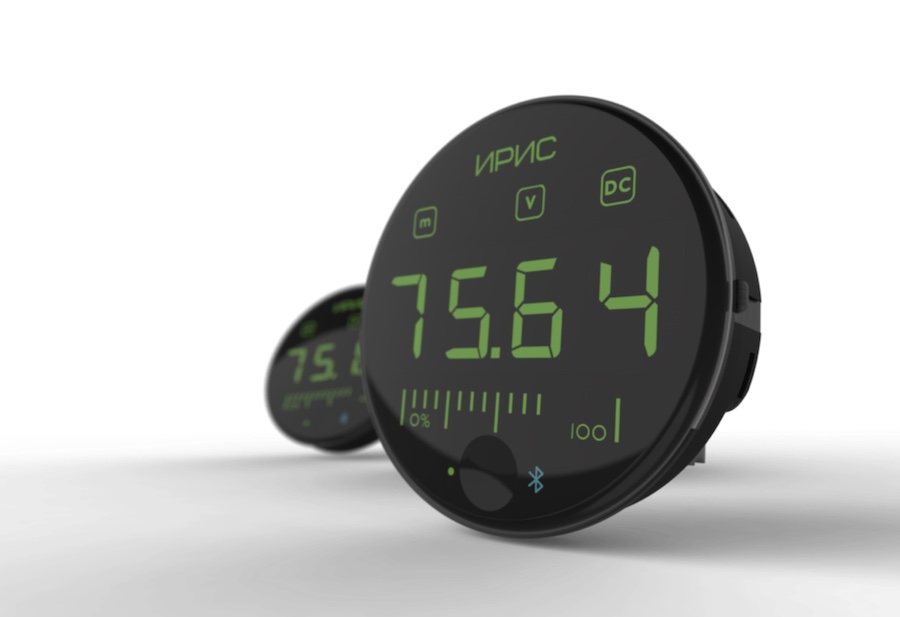

ИРИС-О — уникальный цифровой измерительный прибор, способный проводить измерения, записывать осциллограммы в формате COMTRADE, иметь беспроводную настройку через Bluetooth, модули расширения аналоговых, дискретных и цифровых входов/выходов, интеллектуальную индикацию – и все это в устройстве с размерами 120×120×40 мм.

shot-jhS9TEv6@2x

Характеристики однофазного измерительного прибора

Сегодня мы делаем обзор на устройство компании НПП «Микропроцессорные технологии». Это контрольно измерительный прибор с четырьмя высокоточными измерительными каналами как переменного, так и постоянного тока и напряжения. Подробнее о его возможностях можно узнать из руководства по эксплуатации или на сайте компании. О других устройствах сери ИРИС вы можете узнать тут: однофазные контрольно измерительные устройства.

При работе с прибором можно выбрать и использовать только один канал (U1 или I1). Но можно одновременно использовать и U2, и I2, что обеспечит поочередную индикацию измеряемых значений напряжения и тока.

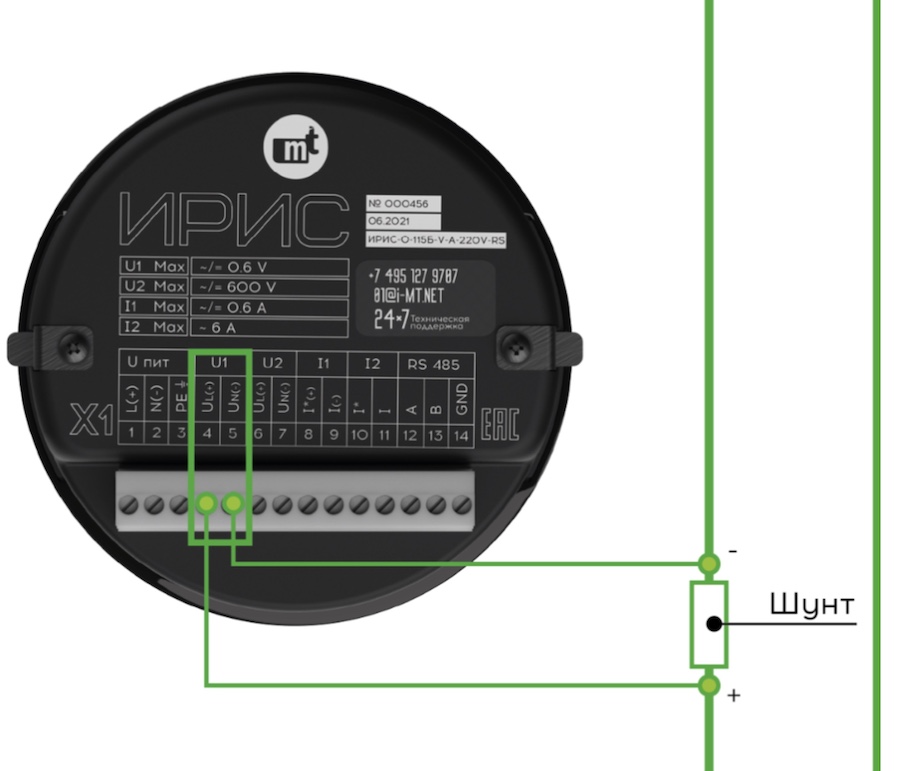

Канал U1

Этот канал имеет диапазон 1,5-600 мВ. Его точность 0,2 – для AC и 0,1 – для DC. Он служит для подключения измерительных шунтов с различными номиналами напряжений, в том числе 75 мВ. Устройство отображает и передает по цифровым каналам связи значения измеряемого напряжения и вычисленного тока, протекающего через измерительный шунт.

Прибор ИРИС-О представляет собой высокоточный измеритель малых значений напряжения. Он широко используется не только в лабораторных целях, но и в производственной деятельности. ИРИС-О используется в качестве измерителя при производстве других аналого-цифровых устройств компании.

shot-ZUne9QZP@2x

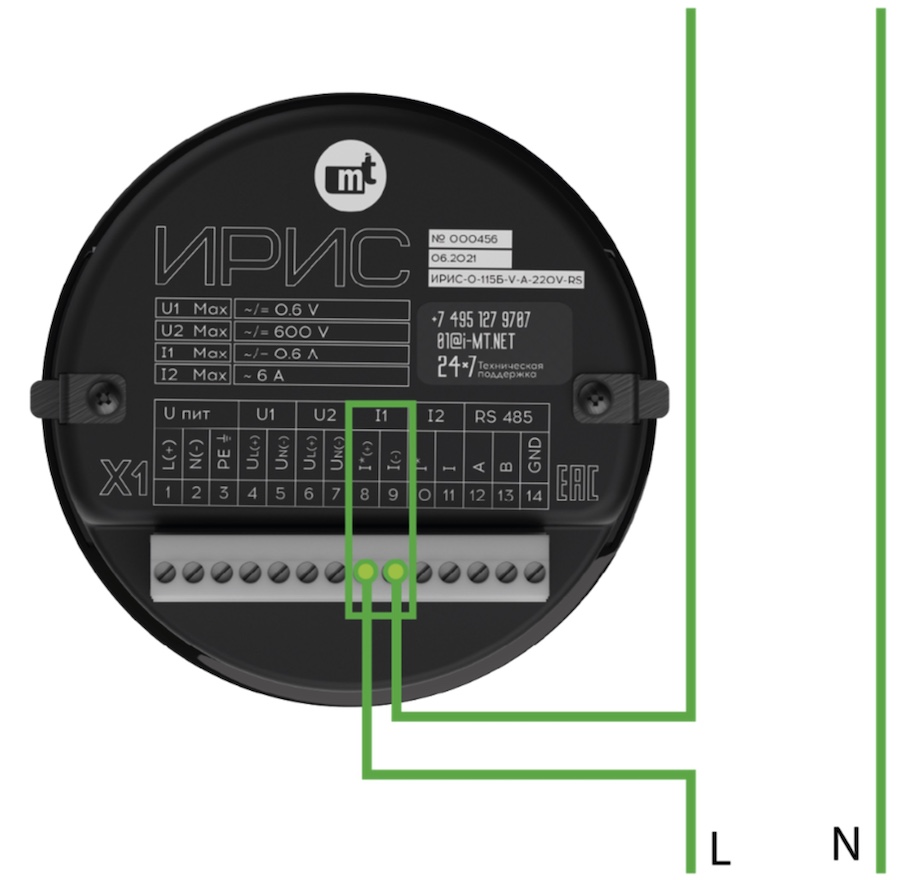

Канал I1

Канал имеет диапазон от 2 до 600 мА. Точность этого канала при измерении переменного тока составляет 0,2, а при измерении постоянного тока – 0,1.

Основное назначение этого канала – выполнение измерений в токовой петле 4…20 мА. Устройство преобразует измеряемый сигнал в ток, напряжение или безразмерную величину в зависимости от заданных коэффициентов преобразования.

ИРИС-О может быть использован для индикации положения РПН силового трансформатора, в системах промышленной автоматики, в лабораторных и иных сферах.

shot-8AXwQkbg@2x

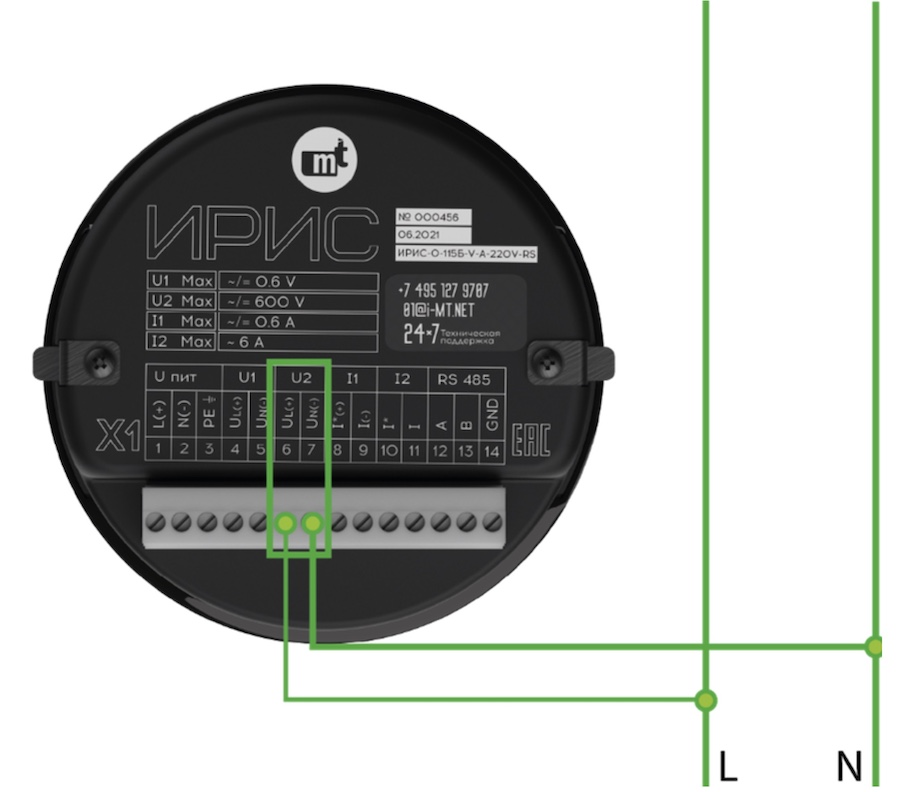

Канал U2

Канал имеет диапазон 0,1-600 В. При этом класс точности по AC составляет 0,2, а по DC – 0,1.

Данный канал предназначен для измерения напряжения как переменного, так и постоянного тока. Он может применяться в шкафах СОПТ, ЩСН, ячейках КРУ и КСО, шкафах РЗА.

При подключении к измерительному трансформатору напряжения прибор может отображать как вторичные, так и первичные значения измеряемого напряжения.

shot-9B0W9VAU@2x

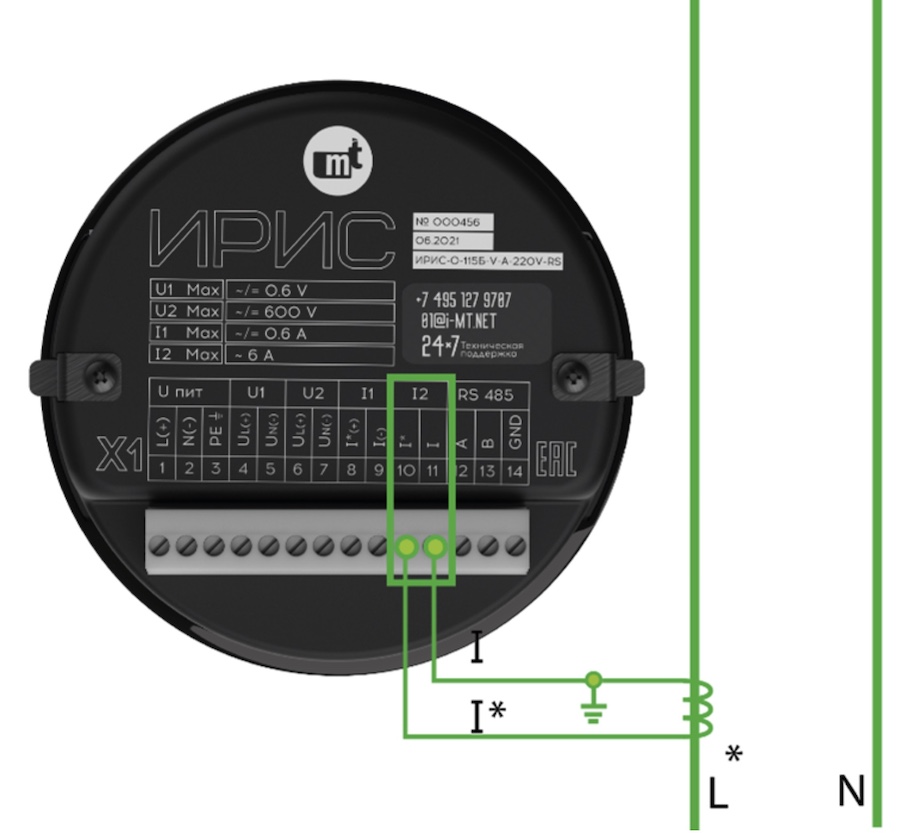

Канал I2

Канал имеет диапазон от 0,02 до 6 мА. Точность этого канала при измерении переменного тока составляет 0,2, а при измерении постоянного тока – 0,1.

Данный канал предназначен для измерения переменного тока до 6 А и способен выдерживать кратковременный ток до 200 А длительностью не более 1 секунды. В основном он используется для измерения тока в ячейках КРУ, КСО, шкафах РЗА. При подключении к трансформатору тока прибор отображает значения как вторичного, так и первичного тока.

shot-nYazPPcV@2x

33 мм индикации в контрольно измерительном устройстве

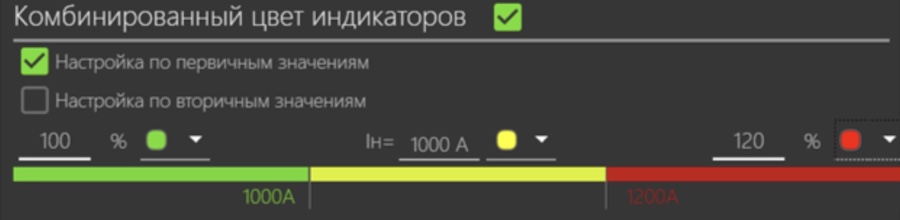

ИРИС-O имеет уникальный дизайн, обладая самыми большими в своем роде цифровыми индикаторами высотой 33 мм. Благодаря автоматической смене цвета индикаторов можно мгновенно получить представление о значении тока или напряжения – зеленый цвет означает «хорошо», желтый – «осторожно», красный – «тревога». Достаточно одного взгляда, чтобы оценить ситуацию!

shot-6nKftJYk@2x

Встроенный барграф показывает уровень измеренного сигнала на шкале в диапазоне от 0 до 100% от заданной номинальной величины, как мы привыкли видеть при использовании аналогового стрелочного прибора.

Осциллографирование в устройстве КИП

ИРИС-O осуществляет запись осциллограмм в формате Comtrade IEC 60255−24 Edition 2.0 2013−04, который обычно используется для регистрации переходных процессов и аварий в энергосистемах. Функциональные возможности устройств РЗА и регистраторов аварийных событий теперь имеются в одном компактном цифровом измерительном приборе.

ИРИС-O позволяет автоматически записывать осциллограммы в различных сценариях. Например, с его помощью можно подтвердить падение напряжения в системе гарантированного питания. Для просмотра и обработки осциллограмм используется бесплатная программа KIWI-Viewer, которую можно скачать в разделе «Программы» на сайте.

Рюкзак для КИП

Прибор также поддерживает установку Рюкзаков, представляющих собой модули расширения, подключаемые к задней панели прибора. Эти рюкзаки служат для телесигнализации, дистанционного управления, телеизмерений и расширения коммуникационных возможностей.

Удобство использования беспроводных технологий в КИП

Современные цифровые измерительные приборы отличаются удобством и простотой использования беспроводных технологий, которые знакомы каждому из нас в повседневной жизни. Для настройки ИРИС-О больше не требуется интерфейс RS-485, достаточно подключиться к нему по Bluetooth с ноутбука или смартфона.

20240214120148945_pic_7-original

Программное обеспечение в КИП

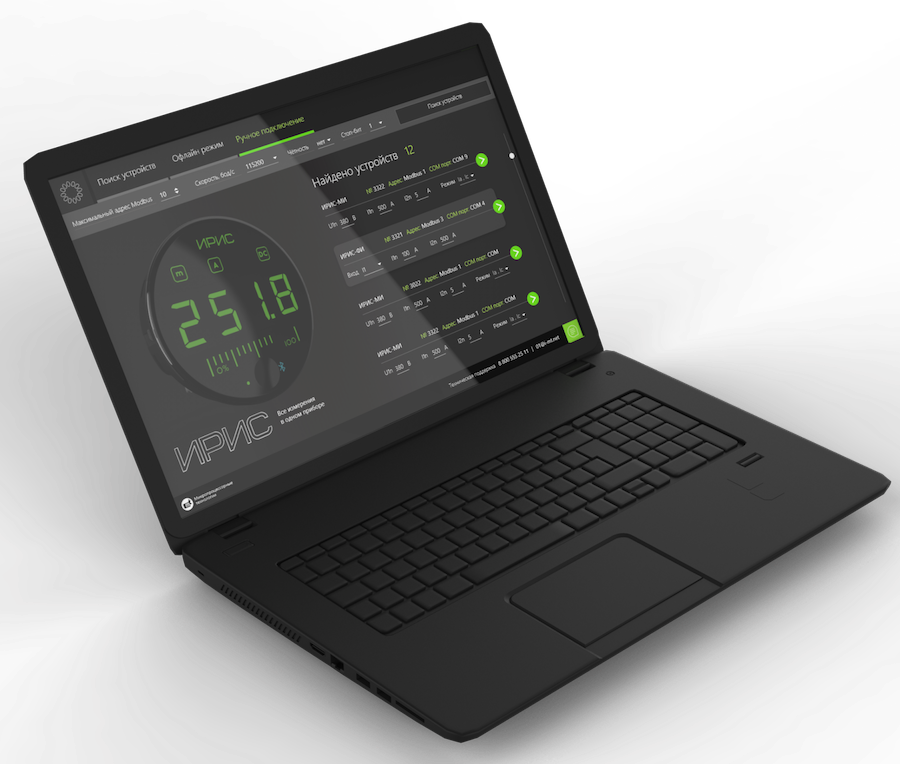

С помощью нашего программного обеспечения конфигурирование устройства осуществляется всего за несколько щелчков мыши. Кроме того, вы можете скачать осциллограммы аварийных процессов и одним щелчком мыши отправить их непосредственно в службу технической поддержки НПП «Микропроцессорные технологии».

20240214120151090_pic_8-original

Итог о контрольно измерительном приборе ИРИС-О

ИРИС-О – многофункциональный однофазный измерительный прибор, который имеет отличные дизайн и дисплей. Он обеспечивает абсолютную унификацию как по роду тока, так и по диапазонам измерения. Кроме того, он обеспечивает Высокую точность показаний (переменный ток 0,2; постоянный ток 0,1). Прибор оснащен функцией записи осциллограмм аварийных процессов, модулями расширения и мобильным приложением для быстрой и простой настройки.
